背板作为晶硅太阳能组件的关键部件，对组件的安全性、使用寿命和降低功率衰减起着至关重要的作用。w66利来科技（www.nexteck.com ,nexteck@nexteck.com）提供优质的晶体硅太阳能元件、非晶硅薄膜太阳能元件以及CIGS薄膜太阳能元件。要达到
；さ绯仄哪康，背板必须具备良好的机械强度与韧性、耐候性、绝缘、水汽阻隔、耐化学腐蚀等各种平衡的性能。背板按照材料类别可分为含氟背板和非氟背板两大类，背板材料选择使用含氟薄膜、含氟涂层业内已有共识，目前只有含氟材料经过长期户外实证，含氟背板的市场占有率超过90%。随着光伏平价上网脚步的日益临近，产业链各个环节都有着降本提效的巨大压力，作为太阳能组件最重要的封装材料光伏背板亦是如此。w66利来科技（www.nexteck.com，400 882 8982）致力于太阳能光伏供应多年，我们与国内许多知名太阳能光伏组件生产厂家建立了长期合作关系，长期供应硅基板，钛基板，不锈钢基板，光伏电池？，导电银浆等。为了进一步降低背板成本，部分企业尝试使用PET材料来替代氟膜或氟涂层作为背板的最外层，省去氟膜或氟涂层成本，从而售价更低。但无氟
；さ腜ET背板还能满足组件性能要求吗？

一、PET背板结构及变化

目前PET背板主要有以下图1两种结构，第一种为三层结构，依次为强化PET（50um）、普通PET(150um)以及E膜粘接层，层与层之间使用胶黏剂粘接，需要两次复合工艺制得。为进一步迎合客户降本需求，只能围绕PET做文章，A/B结构的PET便孕育而生，A/B结构的PET与普通PET的不同之处在于其本身具有较为清晰的两层结构，一般A/B结构的PET总厚度在160um左右，外侧较薄的耐UV层占总厚度的10%，内层为普通PET，通过共挤形成A/B结构，PET内侧再复合上E膜或PO膜粘接层变形成了两层结构的PET背板，其较三层结构PET背板工艺更简单且更薄，售价因此更低。且其总厚度明显减薄，尤其是耐UV层PET厚度大幅减薄，可靠性同样也会大幅降低。

图1：不同PET结构背板

二、PET的老化机理

PET作为一种高分子材料，本身结构决定了其容易发生水解、紫外光老化降解、热老化降解，内部结构表现为分子链氧化、断裂，分子量降低，用在背板最外层则容易出现表面发黄、粉化、脆化甚至开裂。为了改善其耐候性，一般会在最外层PET中加入钛白粉类无机颜料阻挡紫外线侵入，但在户外使用过程中，由于光和水的共同作用，PET表面容易粉化、发白，析出钛白粉，造成PET结构背板性能下降。

PET的湿热老化

从PET受湿热老化的失效机理分析，PET在高温高湿的条件下非常容易水解，H2O分子攻击酯键，如图2所示，使其酯键发生水解断裂，生成带羧基的低聚物，羧基同时又会促进水解反应的进一步进行。PET抗水解的方法为将聚合度提高，分子量加大，分子量分布降低，结晶度适当提高。随着技术的不断进步，目前通过此种方法生产的PET耐水解等级较高，PCT48h后无脆化现象，有些甚至能做到PCT60h以上。

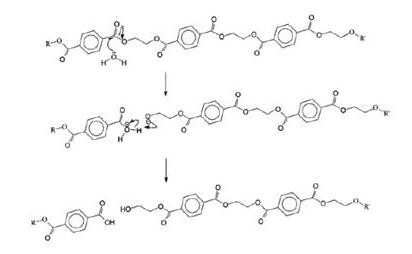

图2:PET水解反应

PET背板的紫外老化

从PET受紫外老化的失效机理分析，PET的紫外老化反应分为光解反应和光氧化反应，在光解反应中，PET经自由基重排反应，大分子主链发生断裂，并产生CO和CO2气体等副产物，材料PET的力学性能发生变化，如拉伸强度和断裂伸长率，如图3所示
；在光氧化反应中，PET的芳环上产生氢过氧化基团，并进一步生成一酚羟基或二酚羟基衍生物，PET的发黄也主要是由这些荧光产物引起的，如图4所示。

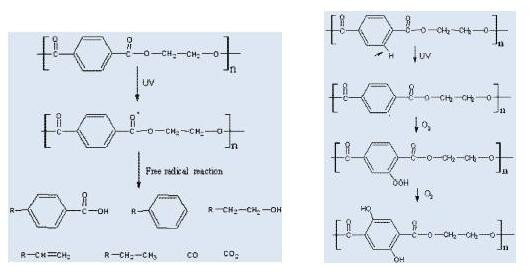

图3：PET光解反应                         图4：PET光氧反应

增强PET耐紫外性能的方法如加入耐紫外配方，包括紫外吸收剂、紫外稳定剂及抗氧剂，三者协同作用。钛白粉的加入，能散射和吸收部分紫外线
；钛白粉与稳定体系的相容性差，两者相互反应，容易降低光稳定剂的作用。向界面分子转移、热斑高温下蒸发升华、雨水冲刷、紫外老化、湿热老化、热氧老化、霉菌污染等，助剂消耗速度随环境恶劣程度而变化、助剂随着PET表面的粉化逐渐消耗。

（文章主体来源于OFweek中国高科技门户）

想了解更多的内容，请扫二维码
